| 2088型法蘭式壓力變送器應用及調試方案 |
| 信息來源： 華恒儀表 | 2019-09-23 點擊量： 15102 |
斯瑪特SMT3151型法蘭式壓力變送器的壓力適用范圍是分級的。這是因?yàn)閴毫鞲衅鞯膹椥阅こ惺芰黧w壓力有一個限度。這就是通常所說的耐壓極限，超過此極限彈性膜便破裂了。一般來說，每一傳感器都有20-300%的過壓能力。因此，產品說明書上的壓力最大量程為耐壓極限的30-80%。選用過高的壓力量程是不必要的。壓力量程的選用應主要考慮三個方面的因素:即傳感器的最大過壓能力、精度與壓力量程的關系和傳感器的價格與壓力量程的關系。對于傳感器的最大過壓能力，傳感器承受靜壓力與動壓力情況下是有很大區別的。后者往往會出現沖擊壓力，甚至沖擊波。沖擊壓力遠高于靜壓力。如果選用的最大工作壓力量程是指靜壓力的話，傳感器在承受動壓力時，應選用較大的過壓能力。否則沖擊壓力很容易達到極限耐壓，使壓力傳感器受到破壞。對于精度與壓力量程的關系。壓力傳感器的熱零點漂移和熱靈敏度漂移系數及非線性誤差是影響傳感器精度的重要指標。對同一壓力傳感器來說，熱零點漂移系數隨工作壓力增加而減小，而熱靈敏度系數和非線性誤差隨工作壓力增加而增加。因此，工作壓力增加有利于減小熱零點漂移，而不利于熱靈敏度漂移和非線性誤差。熱零點漂移比較大時，提高工作壓力量程有利于提高壓力傳感器的精度。熱零點漂移比較小時，減小工作壓力量程有利于提高精度。對不同壓力量程的傳感器來說，靈敏度是不同的。低壓力量程傳感器的靈敏分辨率自然也高。
華恒變送器廠家提供的斯瑪特雙法蘭壓力變送器作為兩線制擁有很好的優勢
1)不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，可用非常便宜的更細的導線，可節省大量電纜線和安裝費用;
2)在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓，不會產生顯著影響，因?yàn)楦蓴_源引起的電流極小，一般利用雙絞線就能降低干擾;
3)電容性干擾會導致接收器電阻有關誤差，對于4～20mA 二線制環路，接收器電阻通常為 250Ω，(取樣 Uout =1～5V)這個電阻小到不足以產生顯著誤差，因此，可以允許的電線長度比電壓遙測系統更長更遠;
4)各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接，不因電線長度的不等而造成精度的差異，可以實現分散采集，集中控制;
5)將 4mA用于零電平，使判斷開路與短路或傳感器損壞(0mA 狀態)十分方便;
6)在兩線輸出口非常容易增設一兩只防雷防浪涌器件，有利于安全防雷防爆。
對于傳感器的價格與壓力量程的關系，一般來說，0。3-1MPa的壓力傳感器的價格較便宜，0。1MPa以下或1MPa以上的壓力傳感器價格比較貴。測定2-3kPa壓力時可選購10-50kPa的壓力傳感器。特別是使用者自己設計和選用補償電路時，能使精度進一步提高。這樣可以使成本大幅度降低。一般而言，質量好的壓力傳感器，滿量程輸出都可以達到100mV/10V。如果只用一半的壓力量程，則對應的輸出便只有50mV/10V。因此最大工作量程應盡可能接近產品說明書上所標明的該壓力傳感器的量程級。
測量原理計算方法
生產中設定斯瑪特雙法蘭式壓力變送器量程及上下限很重要。在油田生產過程中，被測介質始終以液態的形式出現。由帕斯卡定律可知，流體在底部產生的壓強只與其本身的密度和高度有關。單法蘭液位變送器，其量程范圍好確定，只要知道其安裝的底部位置距容器的最大高度即可。如某罐安裝一臺單法蘭液位變送器，其距罐頂部高度為10m，那么由公式計算可得其量程范圍為100kPa。當然考慮到罐高為10m，同時為了避免超出范圍，可選定量程值為120kPa。單法蘭液位變送器存在正遷移情況，這也是根據生產需要而定。
雙法蘭液位變送器比較特殊，由正負兩個感壓膜片組成，各通過一段密封內充硅油的毛細引壓管與表的正負壓室連接。安裝后，連接負引壓管的法蘭升高，其內的硅油就對負壓室產生了壓強。因此，為了保證測量值的準確性，消除負壓室?guī)?lái)的影響，雙法蘭液位變送器安裝后，其量程必須進行負遷移，具體算法如下:假設安裝后兩法蘭間的高度為h，儀表量程為ρ介gH，其負壓室壓強為ρ硅gH，因此該表的遷移量為ρ 介gH，遷移后該表的下上限為-ρ硅gH—(ρ介-ρ硅)gH，此值計算完畢后，變?yōu)樵摫淼南?、上限值了。在以后的?shí)際安裝過程中，只要上、下間兩法蘭的距離不變，變送器安裝在何位置都不會響檢測液位的結果。

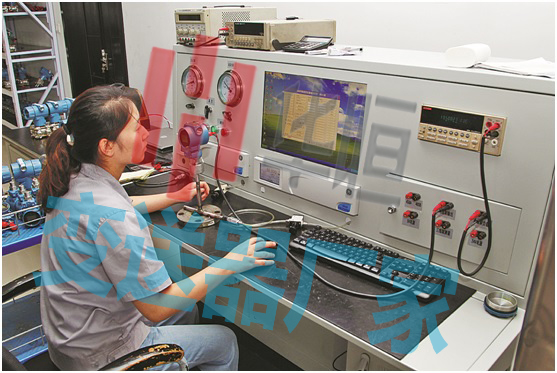

安裝后運行調試工作

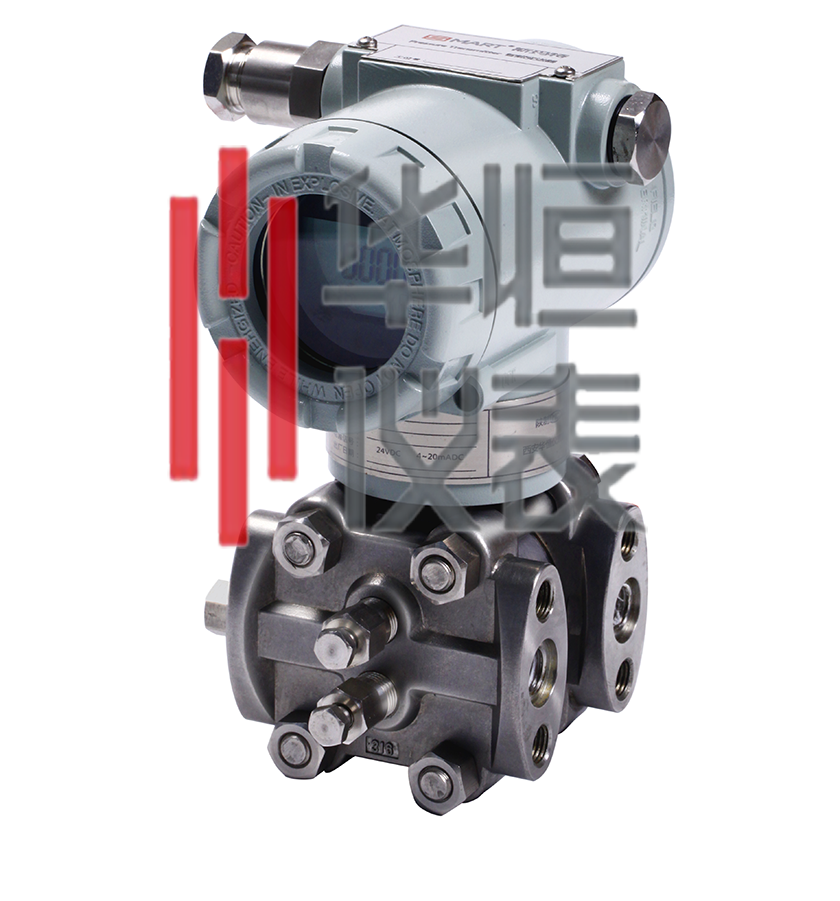

斯瑪特SMT3151型法蘭式壓力變送器安裝完畢后，在應用前需要對其進行調試，使斯瑪特SMT3151型法蘭式壓力變送器檢測顯示的結果與實際被測液位符合，以滿足生產上的要求。由于原油的密度(0.85左右)比水的密度(1.0)要小一些，而且通常情況下，測量的介質并不是純油或純水，有些情況下是油水混合物，這樣油水混合物的密度就是一個變量。這一客觀因素的存在就要求斯瑪特SMT3151型法蘭式壓力變送器安裝投運后需不斷進行調試，使其檢測顯示的結果盡可能地與實際被測液位接近，以便滿足油田生產上的需要。
檢測液位的影響因素
2088型法蘭式壓力變送器安裝后，其檢測顯示的液位數值與實際容器內的液位是否相符要受到各種因素的影響，根據多年的現場經驗總結，影響因素主要有下面幾個方面:
(1)安裝位置。斯瑪特SMT3151型法蘭式壓力變送器感壓部位都不安裝在容器的底部，而是安裝在離容器底部有一段距離的位置。儀表投運后，要把這段距離加到二次表或微機的量程中，不能忽略這一過程。斯瑪特SMT3151型法蘭式壓力變送器開孔安裝的位置要離容器的進出液管線口遠一些，避免液體進出流動及對儀表感壓膜片沖擊造成對檢測結果的影響。
(2)被測介質。斯瑪特SMT3151型法蘭式壓力變送器投運后，還要注意進入容器內的被測介質是什么，是原油、水還是油水混合物。這是因?yàn)楸粶y(cè)介質的不同，其密度也不同，這就會影響到斯瑪特SMT3151型法蘭式壓力變送器檢測的結果，就會產生測量誤差。這種情況下，要消除這類誤差，就要考慮實際生產中被測介質的密度。
(3)感壓膜片損壞壓力受阻。斯瑪特SMT3151型法蘭式壓力變送器依靠其感壓膜片來接收液位產生的壓力，感壓膜片面積較大，而且是暴露在外，安裝時一定要注意，感壓膜片不能受到任何的損傷。一旦受到損壞而造成感壓膜永久變形，該斯瑪特SMT3151型法蘭式壓力變送器就不能正常運行工作了。斯瑪特SMT3151型法蘭式壓力變送器通常用來檢測那些粘稠、易堵的介質。其感壓膜片雖然感壓面積較大，但長期被一部份介質包圍，而這些介質又不流動，時間長了就會造成這部份介質老化、凝結，將斯瑪特SMT3151型法蘭式壓力變送器感壓膜片密封住，致使感壓膜片與實際液位隔離，檢測液位不準確。
(4)引壓管受損、堵塞或進液。斯瑪特SMT雙法蘭液位變送器通過毛細引壓管將正負感壓膜片與正負壓室連接，如果兩根毛細引壓管有任一個折斷或漏油，該表無法正常工作。因此，安裝或維修維護雙法蘭液位變送器時，注意不能讓毛細引壓管受到損壞。單法蘭液位變送器安裝在密閉容器上測量液位時，其負壓室需連接一個引壓管與密閉容器的頂端連通，用以消除容器中的系統壓力。負引壓管由于與容器內部直接相通，這樣容易進入蒸汽，蒸汽遇冷后凝聚成液體，積累在引壓管內，或某種原因引壓管內充液，使引壓管內液體存在液位，就會影響到檢測結果;如果單法蘭液位變送器在儀表箱的保暖措施不好，在冬季寒冷天氣，就會使引壓管內的液體凍結，造成負壓室與容器的壓力隔絕，使儀表失去檢測功能。
