| 圖解差壓式孔板流量計怎樣做到最佳安裝位置 |
| 信息來源： admin | 2023-01-11 點擊量： 22368 |
在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。
隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新?lián)Q代。其中流量計的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇流量計的類型。今天小編給大家?guī)Я藞D解差壓式孔板流量計怎樣做到最佳安裝位置的內容。

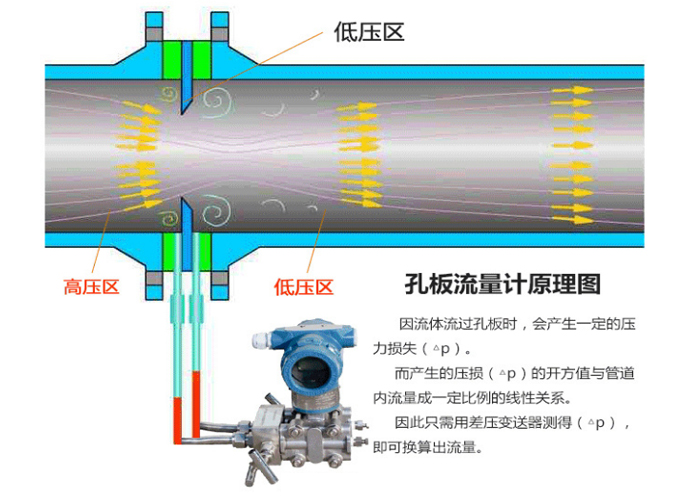

當差壓式孔板流量流體經管道內的節流裝置時，流速將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便等特點。
差壓式孔板流量計怎樣做到最佳安裝位置應注意考慮下列情況：
1、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。2、防止孔板流量計與腐蝕性或過熱的介質接觸；3、導壓管應安裝在溫度波動小的地方；4、測量液體壓力時，變送器的安裝位置應避免液體的沖擊，以免傳感器過壓損壞。5、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。6、冬季發生冰凍時，按裝在室外的孔板流量計必需采壓力取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞。7、測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使變送器的工作溫度超過極限。8、接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
當流體經管道內的節流裝置時，流速將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便等特點。
孔板流量計為獲效得最佳的測量結果，應注意考慮下列情況：1、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。2、防止孔板流量計與腐蝕性或過熱的介質接觸；3、導壓管應安裝在溫度波動小的地方；4、測量液體壓力時，變送器的安裝位置應避免液體的沖擊，以免傳感器過壓損壞。5、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。6、冬季發生冰凍時，按裝在室外的孔板流量計必需采壓力取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞。7、測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使變送器的工作溫度超過極限。8、接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
差壓式孔板流量計應完全按照說明書指導安裝，這樣才能確保孔板流量計在使用過程之中的精確性，線線度精準。
華恒儀表始終堅信國產熱工儀表的傳感器技術會跟上世界的步伐并甘為行業先驅，引領世界熱工儀表傳感器的走向。以上文章內容由華恒儀表整理編輯發布，更多流量計內容可以自行在本站查閱。
儀器儀表是工業化進程的基石，只有選用工業現場選用合適的儀表，才能夠事半功倍，自動化流程才能夠更加自動化。
